FOX System to kompletny system podkonstrukcji do elewacji wentylowanych. Rozwiązania systemu FOX służą prawidłowemu zamontowaniu deski elewacyjnej do każdego rodzaju ściany, z zachowaniem najwyższych parametrów izolacji termicznej i akustycznej budynku, również z uwzględnieniem wymagań budownictwa pasywnego.

Rozwiązania systemu FOX odpowiadają na pytania jak prawidłowo wykonać ruszt (podkonstrukcję) wraz z dociepleniem pod elewację wentylowaną.

System FOX stworzony jest z myślą o desce elewacyjnej (z naturalnego drewna), ale bazując na tych rozwiązaniach można zamontować również inne rodzaje materiałów elewacyjnych (np. płyty, blachy, włóknocement cedral czy łupki).

Kompletna elewacja wentylowana składa się z [1] podkonstrukcji (FOX System), [2] właściwej okładziny elewacyjnej (deska elewacyjna, deska cedral lub inne) oraz z [3] systemu montażu tej okładziny do podkonstrukcji (np. system wkrętów Spax, nity lub inne systemy własne producentów okładzin np. Tiga lub Pinufix).

System podkonstrukcji FOX występuje w czterech głównych wariantach. Głównym kryterium wyboru pomiędzy poszczególnymi wariantami są parametry ochrony termicznej i akustycznej budynku, jakie mają być spełnione wg założeń projektowych.

Podkonstrukcja FOX_alu jest rozwiązaniem najbardziej zaawansowanym technologicznie, natomiast warianty Fox_e1, Fox_e2 i Fox_e3 precyzują stosowane już na rynku od dawna metody montażu elewacji wentylowanych na rusztach drewnianych lub w warstwie styropianu.

FOX System – sprytny pomysł na ciepłą i ładną elewację drewnianą.

Elewacje wentylowane zamontowane na systemie podkonstrukcji FOX dobrze chronią wnętrze domu przed wysoką i niską temperaturą, zapewniają ochronę wnętrza domu przed hałasem, zabezpieczają mury domu przed wilgocią oraz dają ogromne możliwości kształtowania architektury budynku (zarówno przy obiektach nowych, jak i modernizowanych).

FOX_alu

Fox_alu jest systemem podkonstrukcyjnym pod elewacje wentylowane, który opiera się na konsolach aluminiowych. System pozwala na zastosowanie docieplenia wełną mineralną o grubości 60-275 mm.  Fox_alu dedykowany jest do montażu deski elewacyjnej w układzie poziomym lub pionowym (montaż deski w układzie pionowym wymaga zastosowania dodatkowej kontrłaty).

MONTAŻ DESKI ELEWACYJNEJ W UKŁADZIE POZIOMYM

Układ deski elewacyjnej
poziomy
Materiał izolacyjny
wełna mineralna* z fabryczną warstwą włókniny
Grubość materiału izolacyjnego
60-275 mm
* Istnieje możliwość użycia podkonstrukcji Fox_alu na dociepleniu styropianowym. W takim zaleca się przeprowadzenie montażu w kilku etapach: I montaż konsol głównych, II docieplenie ściany styropianem+siatka+klej, II montaż uchwytów alu do drewna i ciąg dalszy montażu elewacji drewnianej.
Możliwy jest również montaż konsol aluminiowych systemu Fox w już istniejącym dociepleniu styropianowym. W takim wypadku w styropianie wycina się gniazda,w  których obsadzane są konsole. Wadą tego rozwiązania jest konieczność wycinania dużych gniazd, które następnie muszą być uzupełnione.

MONTAŻ DESKI ELEWACYJNEJ W UKŁADZIE PIONOWYM

Układ deski elewacyjnej
pionowym
Materiał izolacyjny
wełna mineralna* z fabryczną warstwą włókniny
Grubość materiału izolacyjnego
60-275 mm
* Istnieje możliwość użycia podkonstrukcji Fox_alu na dociepleniu styropianowym. W takim zaleca się przeprowadzenie montażu w kilku etapach: I montaż konsol głównych, II docieplenie ściany styropianem+siatka+klej, II montaż uchwytów alu do drewna i ciąg dalszy montażu elewacji drewnianej.
Możliwy jest również montaż konsol aluminiowych systemu Fox w już istniejącym dociepleniu styropianowym. W takim wypadku w styropianie wycina się gniazda,w  których obsadzane są konsole. Wadą tego rozwiązania jest konieczność wycinania dużych gniazd, które następnie muszą być uzupełnione.

Jesteś projektantem? Korzystaj z naszego wsparcia technicznego na każdym etapie prac projektowych. Czekamy na Twoje pytania.

Przekrój pionowy ściany w systemie FOX_alu. Deska elewacyjna montowana w układzie poziomym.

Wełna   mineralna
Grubość całej przegrody*
(z kantówką drewnianą, ale bez uwzględnienia grubości samej deski elewacyjnej)
do 65 mm
100 mm
do 95 mm
130 mm
do 125 mm
160 mm
do 155 mm
190 mm
do 185 mm
220 mm
do 215 mm
250 mm
do 245 mm
280 mm
do 275 mm
310 mm
* Dla ustalenia grubości całej warstwy okładziny ściennej do w/w grubości przegrody należy dodać grubość samej deski, wybranej z katalogu desek elewacyjnych. Grubość deski z reguły mieści się w przedziale 18,5-34,0 mm.

Przekrój pionowy ściany w systemie FOX_alu. Deska elewacyjna montowana w układzie pionowym.

Wełna   mineralna
Grubość całej przegrody*
(z podwójną kantówką drewnianą, ale bez uwzględnienia grubości samej deski elewacyjnej)
do 65 mm
130 mm
do 95 mm
160 mm
do 125 mm
190 mm
do 155 mm
220 mm
do 185 mm
250 mm
do 215 mm
280 mm
do 245 mm
310 mm
do 275 mm
340 mm
* Dla ustalenia grubości całej warstwy okładziny ściennej do w/w grubości przegrody należy dodać grubość samej deski, wybranej z katalogu desek elewacyjnych. Grubość deski z reguły mieści się w przedziale 18,5-34,0 mm.

Fox_alu. Deska elewacyjna montowana w układzie poziomym. Przekrój poziomy ściany z detalem wykończenia narożnika zewnętrznego za pomocą systemowej listwy narożnikowej 94×94 mm.

Fox_alu. Montaż deski elewacyjnej w układzie poziomym na systemowej konsoli aluminiowej z drewnianą kantówką KVH 30×60 mm.

Film z montażu Fox_alu

Fox_alu. Deska elewacyjna montowana w układzie pionowym. Przekrój poziomy ściany z detalem wykończenia narożnika zewnętrznego za pomocą systemowej listwy narożnikowej 56×56 mm.

Fox_alu. Montaż deski elewacyjnej w układzie pionowym na systemowej konsoli aluminiowej z drewnianą kantówką KVH 30×60 mm, podwójnie/krzyżowo.

Wybrane elementy systemu FOX_alu

Konsola główna z podkładką izolacyjną, duża, do deski w układzie poziomym i pionowym
Konsola główna z podkładką izolacyjną, mała, do deski w układzie poziomym i pionowym
Uchwyt do kantówki, duży, do deski w układzie poziomym i pionowym
Uchwyt do kantówki, mały, do deski w układzie poziomym i pionowym

Wykończenia narożników zewnętrznych

FOX_e1

Fox_e1 opiera się na ruszcie drewnianym, pojedynczym, z drewna KVH. Pozwala docieplić ścianę budynku wełną mineralną o grubości 50, 60, 80 lub 100 mm lub pozostawić ścianę budynku bez dodatkowej izolacji.

Fox_e1 ma zastosowanie dla ścian, które nie wymagają żadnego docieplenia, czyli montaż deski elewacyjnej odbywa się bezpośrednio na ścianie budynku (na pojedynczym ruszcie drewnianym).

FOX_e2

Fox_e2 opiera się na ruszcie drewnianym, podwójnym, układanym krzyżowo. Pozwala docieplić ścianę budynku wełną mineralną o grubości 120 mm (2×60 mm), 140 mm (80+60 mm) lub 160 mm (2×80 mm).

Fox_e2 jest rozwiązaniem łatwym w montażu, stosunkowo niedrogim i dającym dobre efekty termoizolacyjne (krzyżowy układ podkonstrukcji minimalizuje efekt mostków termicznych).

Film z montażu Fox_e2

FOX_e3

Fox_e3 to tani, łatwy i szybki w montażu system deweloperski, który można stosować na istniejącej warstwie docieplenia ściany styropianem o grubości do 120 mm*.

* stosowanie Fox_e3 dla styropianu o grubości > 120 mm wymaga użycia kotw montażowych, których długość = grubość użytej warstwy styropianu + minimalna głębokość kotwienia, wynikająca z obliczeń konstrukcyjnych zależnych m.in. od producenta kotwy, rodzaju materiału, z którego wykonano ścianę budynku, ciężaru samej okładziny elewacyjnej itp. Wysoki koszt takich kotw uzasadnia zastąpienie Fox_e3 rozwiązaniem Fox_alu.

Fox_e3 to najtańszy i najszybszy sposób montażu desek elewacyjnych na styropianie.

OGÓLNE WSKAZÓWKI DOT. MONTAŻU ELEWACJI DREWNIANYCH

SKRÓCONA INSTRUKCJA MONTAŻU (zaleca się powierzenie montażu fachowej ekipie montażowej):

① deski elewacyjne przed montażem magazynować w pomieszczeniu zadaszonym w oryginalnych opakowaniach

② do konstrukcji rusztu stosować systemowe elementy aluminiowe i/lub drewniane z drewna suchego i struganego

③ odstęp pomiędzy łatami nie powinien być większy niż 60 cm (w przypadku użycia wełny mineralnej dopasować do dostępnych modułów wełny)

④ pomiędzy deską elewacyjną, a warstwą docieplenia (membraną wiatroizloacyjną) zachować minimum 20 mm pustki wentylacyjnej (pod deską elewacyjną należy zapewnić cyrkulację powietrza)

⑤ do montażu deski elewacyjnej używać wkrętów samonawiercających ze stali nierdzewnej o długości ok. 2-2,5 raza dłuższej niż grubość montowanej deski

⑥ w miejscach docinania deski uzupełnić powłokę malarską pędzlem

⑦ deski surowe zabezpieczyć farbą lub olejem minimum jednokrotnie jeszcze przed montażem

⑧ zaleca się, aby odległość pierwszej deski elewacyjnej od ziemi nie była mniejsza niż 30 cm

⑨ wszędzie, gdzie to konieczne stosować obróbki blacharskie

⑩ montaż desek elewacyjnych przeznaczonych do montażu poziomego rozpoczynać od dołu, zawsze piórem do góry

⑪ szczególnie uważać na miejsca, w których deska może mieć kontakt z wodą (rynny, parapety itp.)

⑫ do wykończenia narożników i innych detali stosować rozwiązania systemowe.

DREWNO NIEROZPRZESTRZENIAJĄCE OGNIA NRO

Ważna informacja dotycząca możliwości zabezpieczenia drewna do stanu NRO.

Działająca w Polsce od 2003 roku niemiecka firma MOCOPINUS oferuje drewno z fabryczną impregnacją do stanu NRO (drewno nierozprzestrzeniające ognia). Produkt o nazwie Proteco25 posiada europejskie oraz polskie certyfikaty NRO, można go stosować we wnętrzach oraz jako zewnętrzna okładzina elewacyjna, deski po dostawie na budowę są gotowe do montażu.

Więcej informacji o drewnie zabezpieczonym do klasy NRO znajduje się na stronie producenta Proteco25 https://moco.pl/deski-elewacyjne-drewno-z-nro/drewno-impregnowane-do-stanu-nro/

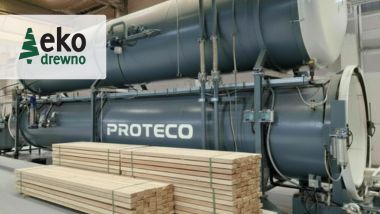

Drewno MOCOPINUS impregnowane przeciwogniowo jest produktem gotowym do montażu po dostawie na budowę. Drewno NRO jest poddane fabrycznej impregnacji ciśnieniowej, a następnie jest zabezpieczone kilkoma warstwami dekoracyjno-ochronnej farby do drewna w kolorze bezbarwnym (możliwe tylko dla zastosowania wewnętrznego), w kolorach transparentnych, pozostawiających widoczną strukturę i usłojenie drewna lub w kolorach kryjących wg. palety RAL. Obok kolorów z palety standardowej możliwy jest kolor na życzenie.

  • Klasa NRO (nierozprzestrzeniający ognia) dla ścian zewnętrznych przy działaniu ognia z zewnątrz, zgodnie z badaniem przeprowadzonym w Polsce przez akredytowane laboratorium badawcze w oparciu o Polską Normę PN-B-02867.
  • Klasa NRO (nierozprzestrzeniający ognia) – klasa reakcji na ogień B-s2, d0 według. normy EN 13501-1 – materiał niezapalny, niekapiący, nierozprzestrzeniający ognia (NRO)
  • Deklaracja właściwości użytkowych nr 0763/CPR/4001, materiał budowlany zgodny z normą EN-14915:2013.

Mocopinus oferuje również inne elementy drewniane klasyfikowane pod względem reakcji na ogień wg. EN13501-1 lub nierozprzestrzeniające ognia NRO wg. PN-B-02867, na przykład: sklejka z klasą reakcji na ogień B-s1, d0 wg. EN13501-1, płyta stolarska, trójwarstwowa, świerk 19 mm, 5000×1250 mm, klasa reakcji na ogień B-s2, d0 wg. EN13501-1, drewno konstrukcyjne KVH w klasie reakcji na ogień B-s2, d0 wg. EN13501-1 (nierozprzestrzeniające ognia NRO w połączeniu z deską elewacyjną Proteco25, wg. PN-B-02867, łata teatralna 27×60, 27×95, 28×60, 28×95 mm klasa reakcji na ogień B-s2, d0 wg. EN13501-1, paleta drewniana EPAL 1200x800x144 mm i 600x800x144 mm klasa reakcji na ogień B-s2, d0 lub C-s2, d0 wg. EN13501-1, elementy rusztowań w klasie reakcji na ogień B-s2, d0 wg. EN13501-1. W sprawie szczegółów prosimy o bezpośredni kontakt z producentem www.moco.pl, biuro@ekodrewno.pl

Proteco25 drewno NRO PN-B-02867 B-s2, d0 wg. EN13501-1 Mocopinus
